I/ CÁCH GÁN CÁC DÒNG CAMERA LÊN ĐẦU GHI NVR SAMBO PRO ( CÁC CAMERA PHẢI CÓ CHUẨN ONVIF )

1/ CÁCH GÁN CAMERA LÊN ĐẦU GHI SAMBO QUA CỔNG WAN TRÊN  ĐẦU GHI ( CẮM THIẾT BỊ CAMERA QUA SWITCH BÊN NGOÀI )

• Đầu tiên ta cấp nguồn, cấp tín hiệu cho camera, cấp nguồn cho đầu ghi. Sau đó ta cắm cổng Wan trên đầu ghi và các dây mạng của các camera chung vào 1 switch để kết nối hệ thống.
• Ta vào cài đặt mạng cho đầu ghi : Setup - Network – OK – OK ( mặc định ban đầu tài khoản admin không có password )

• Ta tắt DHCP, đặt dải mạng tĩnh cho đầu ghi ( đặt dải mạng không trùng thiết bị khác ), để nguyên dải IPC1

• Các camera cần gán, mỗi camera ta đặt 1 dải Ip tĩnh cùng lớp mạng với đầu ghi, sau đó ta bắt đầu gán camera lên đầu ghi. Ví dụ đầu ghi ta đặt 192.168.100.27 thì các camera ta đặt 192.168.100.x ( với x từ 2-254, trừ các Ip đã đặt cho thiết bị khác )
• Ta vào Setup – Device – Scan – Scan. Chú ý là ta phải bỏ dấu tích của dòng IPC Auto Configuration trước khi Scan

• Ta chọn camera muốn gán, chọn vị trí kênh, ấn OK, sau đó ấn Apply – Ok để lưu lại

2 / CÁCH GÁN CAMERA LÊN ĐẦU GHI SAMBO QUA CÁC CỔNG LAN TRÊN  ĐẦU GHI ( ĐẦU GHI CẤP POE )

• Ta tắt DHCP, đặt dải mạng tĩnh cho đầu ghi ( đặt dải mạng không trùng thiết bị khác ), để nguyên dải IPC1

• Các camera ( có POE ) chỉ cần cắm trực tiếp vào cổng Lan của đầu ghi, để mặc định DHCP đã bật, đầu ghi sẽ tự động cấp địa chỉ cho camera. Để nguyên dấu tích của dòng IPC Auto Configuration

3 / CÁCH GÁN CAMERA LÊN ĐẦU GHI SAMBO QUA CÁC CỔNG LAN TRÊN  ĐẦU GHI ( ĐẦU GHI CẤP POE, NHƯNG KHÔNG TỰ CẤP IP CHO CAMERA)

• Ta tắt DHCP, đặt dải mạng tĩnh cho đầu ghi ( đặt dải mạng không trùng thiết bị khác ), để nguyên dải IPC1

• Các camera ( có POE ) chỉ cần cắm trực tiếp vào các cổng Lan của đầu ghi, để đầu ghi cấp nguồn và tín hiệu cho các camera. Sau đó, các camera cần gán, mỗi camera ta đặt 1 dải Ip tĩnh cùng lớp mạng với dải IPC1 của đầu ghi và bắt đầu gán camera lên đầu ghi. Ví dụ dải IPC1 của đầu ghi là 10.1.0.1 thì các camera ta đặt 10.1.0.x ( với x từ 2-254, trừ các Ip đã đặt cho thiết bị khác )
• Ta vào Setup – Device – Scan – Scan. Chú ý là ta phải bỏ dấu tích của dòng IPC Auto Configuration trước khi Scan

• Ta chọn camera muốn gán, chọn vị trí kênh, ấn OK, sau đó ấn Apply – Ok để lưu lại

II/ HƯỚNG DẪN CÀI ĐẶT XEM HÌNH QUA MẠNG ĐẦU GHI SAMBO ( CÁC DÒNG HYBRID DVR VÀ NVR )

1/ TRÊN MÀN HÌNH: ĐĂNG NHẬP VÀO MỤC SETUP VÀO NETWORK, ĐẦU GHI, NHẬP USERNAME VÀ PASSWORD ( MẶC ĐỊNH LÀ ADMIN KHÔNG PASSWORD )

2/ ĐẶT DẢI MẠNG TĨNH CHO ĐẦU GHI CÙNG VỚI LỚP MẠNG ĐANG SỬ DỤNG

3/ KIỂM TRA VÀ MỞ CÁC PORT CỦA ĐẦU GHI TRÊN MODEM

4/ VÀO MỤC DDNS CHỌN MỞ TÊN MIỀN, MỖI ĐẦU GHI SẼ MẶC ĐỊNH 1 TÊN MIỀN MIỄN PHÍ KHÔNG THAY ĐỔI ĐƯỢC

Trong mục DDNS type chọn dvrinside.com (đây là tên miền miễn phí của hãng kèm theo đầu ghi)

Khi đó trong mục domain name sẽ tự tạo ra tên miền cho đầu ghi này dưới dạng: xxxxxx.dvrinside.com (xxxxxx là tên mặc định không thay đổi được)

Đặt mục Duration : 5 Min (để thường xuyên update IP động)

Sau đó ấn vào: DDNS Test: nếu cho kết quả success  là đã hoàn thành lúc này trên IE bạn chỉ cần nhập tên miền đã tạo trên (nếu port web đặt khác 80 thì tenmien:port) là có thể xem được

5/ NẾU KHÔNG MỞ PORT, KHÔNG VÀO ĐƯỢC MODEM THÌ CÓ THỂ DÙNG P2P

 (XEM SẼ CHẬM HƠN VÀ KHÔNG ỔN ĐỊNH BẰNG TÊN MIỀN )

III/ HƯỚNG DẪN XEM đầu ghi CAMERA SAMBO QUA ĐIỆN THOẠI BẰNG PHẦN MỀM MR PATROL

Xem qua di động:

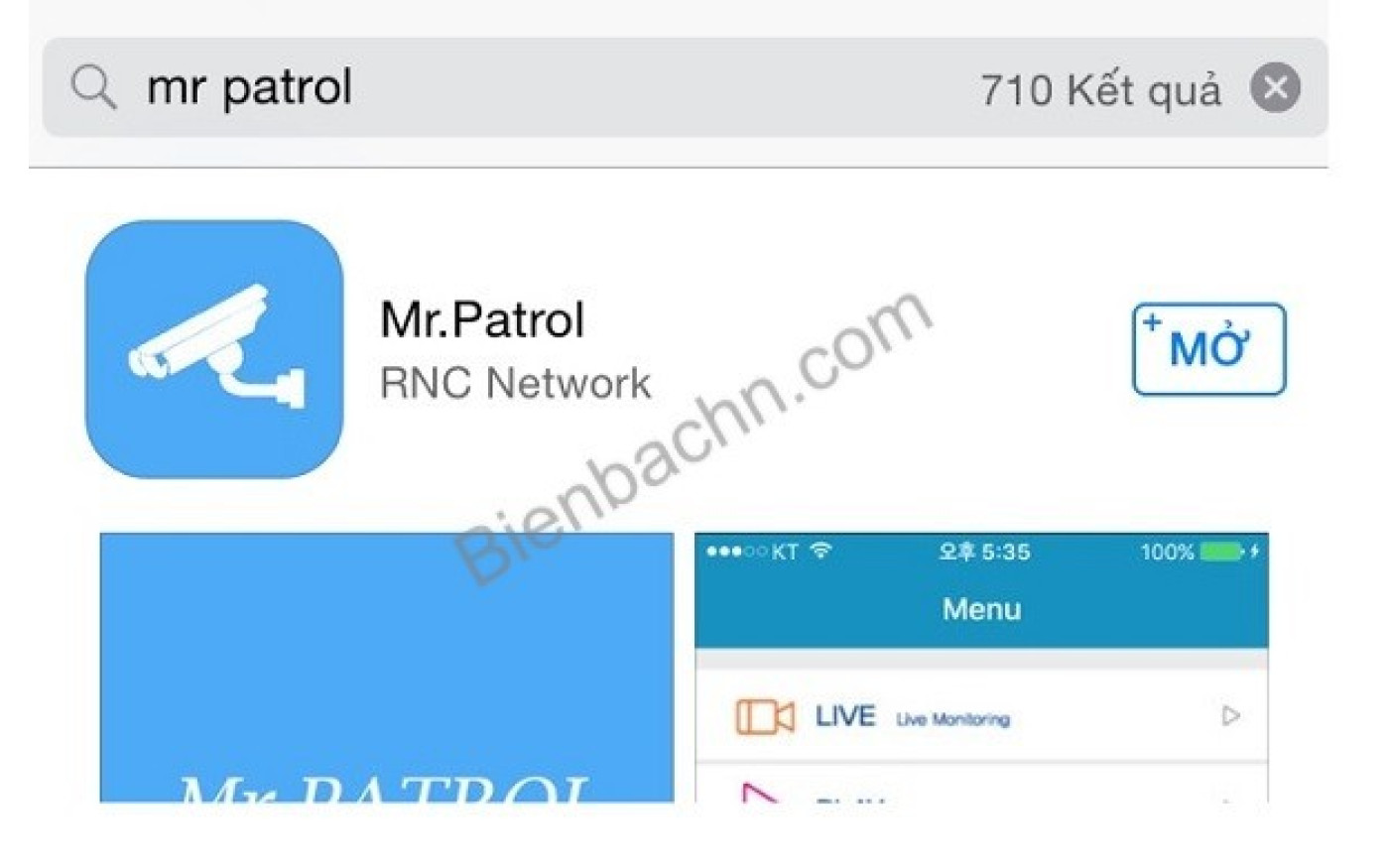

1/ Tải về ứng dụng: Mr Patrol

Phần mềm xem camera Sambo qua điện thoại

3/ Sau đó ấn tiếp vào dấu + như hình dưới:

4/ Ra mục đăng ký thiết bị vào phần mềm như dưới đây

Vào Manual adding

4.1/ Nhập thông số xem qua tên miền đã cài trên đầu ghi:

Name: nhập vào tên gì cũng được

Magic IP : để mặc định tắt

Nhập thông tin  tên miền của thiết bị ví dụ như dưới đây:

Address: xxxx.dvrinside.com (tên miền đã cài trên đầu ghi)

Port: 8001 (mặc định là 8000)

Nhập vào user và pass đã tạo tài khoản trong đầu ghi

Các mục khác để mặc định

Sau khi đăng ký xong ấn SAVE.

4.2/ Xem qua P2P trên di động

Name: nhập vào tên gì cũng được

Magic IP : dùng qua P2P bật cái này lên

Magic IP name : tên miền P2P đã cài trên đầu ghi

Nhập vào user và pass đã tạo tài khoản trong đầu ghi

Các mục khác để mặc định

5/ Sau khi đăng ký xong thì trên phần mềm sẽ hiển thị tên thiết bị đầu ghi SAMBO vừa đăng ký, chỉ cần nhấn vào tên cần xem là ta có thể xem trực tiếp camera ở đó.

6/ Hướng dẫn thao tác xem lại hình ảnh camera SAMBO trên di động

Từ màn hình chính ấn vào Play

Ta có thể chuyển các chế độ xem 1 hình, 4 hình, 9 hình và 16 hình

Nhấn vào biểu tượng Speaker để nghe âm thanh từ xa (nếu lắp MIC)

Nhấn và giữ biểu tượng Talk để nói thông báo đến nơi lắp camera  (nếu có cắm LOA)

Hiển thị ngày giờ

Chụp lại ảnh hiện tại Capture

Chuyển sang chế độ xem lại nhấn vào  PLAY

Chọn ngày tháng, giờ phút cần xem lại và ấn Done như hình dưới đây

Sau đó sẽ ra màn hình hiển thị xem lại và thao tác điều khiển xem lại ( tua tiến lùi… )

IV/ HƯỚNG DẪN XEM đầu ghi CAMERA SAMBO TRÊN MÁY TÍNH VÀ PHẦN MỀM CMS

1/ CÁCH XEM CAMERA TRÊN MÁY TÍNH DÙNG TRÌNH DUYỆT WEB

1.1/ Vào trình duyệt web như IE gõ vào thanh địa chỉ tên miền của đầu ghi ( hoặc dải mạng nội bộ ), sau đó nhập Username và password để vào xem ( sẽ được bên kỹ thuật cung cấp )

Xem camera sambo trên máy tính bằng trình duyệt IE

Nếu là lần đầu tiên, cần cài Plugin

Sau đó nhấn F5 để làm tươi trình duyệt, ta bắt đầu xem camera thực tế

Để chọn hình ảnh đẹp và nét nhất, ta chọn cái búa khoanh tròn màu đỏ, sẽ ra 1 bảng sau

Khi đó ta làm theo thứ tự từ 1-4, sẽ ra hình ảnh thực tế nét nhất

Trên đây chúng ta hoàn toàn có thể thực hiện mọi thao tác để cài đặt + sử dụng đầu ghi hình như

        - Xem trực tiếp Live View

        - Xem lại dữ liệu Search

        - Xem hình ảnh lưu sẵn

        - Cấu hình mọi thông số đầu ghi.

1.2/ Muốn xem lại dữ liệu ta vào mục Search, chọn ngày tháng năm giờ phút giây muốn xem lại, ấn Play để bắt đầu xem ( màu xanh là có dữ liệu )

Cụ thể làm theo hướng dẫn ở hình sau:

B1: Bấm váo SEARCH để vào mục xem lại (bấm vào LIVE bên cạnh để quay lại xem trực tiếp)

B2: Chọn ngày cần xem lại (nhưng ngày màu xanh là có dữ liệu)

B3: Chọn bảng hiển thị điều khiển xem lại

B4: Chọn giờ cần xem lại (có thể xem lại chi tiết theo từng phút, từng giây)

Sau khi đã chọn được thời gian cần xem lại thì điều khiển xem lại như hình sau:

Như hình trên ta có thể tua nhanh chậm bằng cách kéo thanh chạy từ 0.25 quay chậm đến 16 nhanh gấp 16 lần

Ta có thể quay lùi

Tạm dừng

Play để cho hình chạy

Và xem theo từng khung hình cụ thể

1.3/ Để lấy dữ liệu ra máy tính ta chọn bảng sau

Chọn camera muốn lấy dữ liệu, thời gian bắt đầu và kết thúc, ấn Start để bắt đầu backup dữ liệu, khi đó sẽ hiện ra bảng sau, ta ấn ok

Khi backup xong sẽ hiện ra 1 bảng chỉ dẫn đường lưu file về máy tính cho ta xem file, ấn ok để xem

2 / CÁCH XEM CAMERA TRÊN MÁY TÍNH BẰNG PHẦN MỀM CMS

2.1/ Các bạn có thể xem camera trên pc bằng phần mềm CMS có trong đĩa cài đặt đi kèm đầu ghi, hoặc liên hệ chúng tôi để lấy link cài đặt để xem camera trên máy tính được dễ dàng hơn nếu bạn không muốn phải bật IE, link tải CMS dưới đây : https://drive.google.com/file/d/0B1DzuKghuBp3QVBaamppVC1MUGs/view

Sau khi cài đặt phần mềm xong, Biểu tượng phần mềm xem camera trên máy tính CMS

Bật phần mềm và để như hình, ấn ok ( pass mặc định là 333 )

sau đó đăng nhập ta có giao diện sau

Xem camera Sambo bằng phần mềm CMS

Để thêm 1 đầu ghi mới vào phần mềm để xem, ta chọn add, nhập thông số ( sẽ được bên kỹ thuật cung cấp ) rồi nhấn ok để hoàn thành.

Sau khi Add thành công thì sẽ như hình dưới, sẽ có danh sách các đầu ghi camera, để xem đầu ghi nào ta nháy đúp chuột vào dòng đó, camera sẽ lên hình ở giao diện chính, như hình dưới

Để chọn hình ảnh đẹp và nét nhất, ta chọn cái búa, sẽ ra 1 bảng sau

Khi đó ta làm theo thứ tự từ 1-4, sẽ ra hình ảnh thực tế nét nhất.

Tại giao diện Live view này, ta có thể chia các ô xem camera tùy ý, phóng to, thu nhỏ, xem nhiều hay ít…, Ngoài ra, tại phần mềm cũng có thể xem lại dữ liệu camera, Cũng như cấu hình phần mềm, cấu hình đầu ghi.

2.2/ Tại giao diện Home, muốn xem lại dữ liệu ta mở thêm tab, chọn search view, chọn đường dẫn camera muốn xem lại, chọn ngày tháng năm giờ phút giây muốn xem lại, ấn Play để bắt đầu xem ( màu xanh là có dữ liệu ) như hình bên dưới

2.3/ Để lấy dữ liệu ra máy tính ta chọn bảng sau

Chọn camera muốn lấy dữ liệu, thời gian bắt đầu và kết thúc, ấn Start để bắt đầu backup dữ liệu, khi đó sẽ hiện ra bảng sau, ta ấn ok

Khi backup xong sẽ hiện ra 1 bảng chỉ dẫn đường lưu file về máy tính cho ta xem file, ấn ok để xem
